картриджные нагреватели с плавниками

Спецификация изделия для картриджных нагревателей с ребрами

1、 Обзор продукта

Ребристые картриджные нагреватели представляют собой нагревательный элемент, разработанный специально для эффективной передачи тепла. За счет добавления ребер рассеивания тепла к картриджным нагревателям площадь теплопередачи и тепловой КПД значительно улучшаются. Он широко используется во многих областях, таких как воздушное отопление, сушка в сушильных шкафах, отопление, вентиляция и кондиционирование воздуха и отопление промышленных процессов. Изделие отличается компактной структурой, простотой установки и длительным сроком службы. Он может стабильно отводить тепло в сложных рабочих условиях и удовлетворять потребности в точном контроле температуры в различных сценариях.

2、 Основные параметры

（1） Основные структурные параметры

Секция нагревательной трубки: в качестве материала корпуса используется бесшовная труба из нержавеющей стали (304/316L), диаметр которой соответствует четырем стандартным характеристикам: 8 мм, 10 мм, 12 мм и 16 мм. Специальные размеры могут быть настроены. Диапазон эффективной длины нагрева нагревательной трубки составляет от 100 до 2000 мм, а длина ненагревающегося конца фиксирована на уровне 50 мм для легкой установки и фиксации. Внутренне заполнен порошком оксида магния высокой плотности для обеспечения изоляционных характеристик и эффективности теплопроводности. Электрический нагревательный провод изготовлен из сплава никеля и хрома, который обладает высокой стойкостью к окислению и может работать в условиях высоких температур в течение длительного времени.

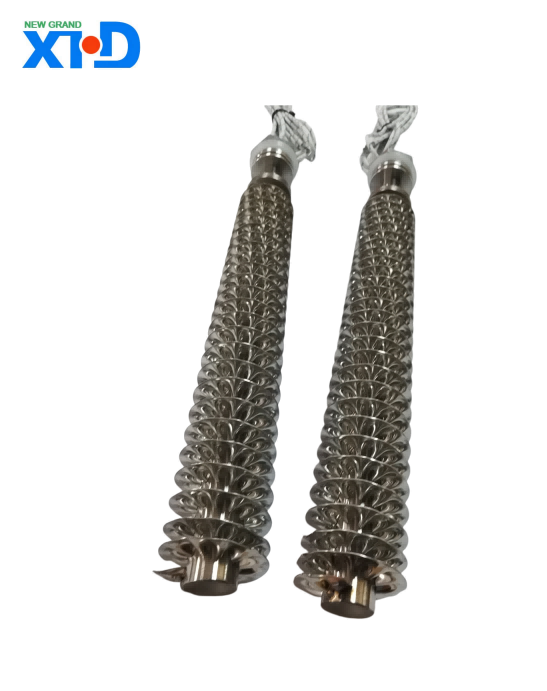

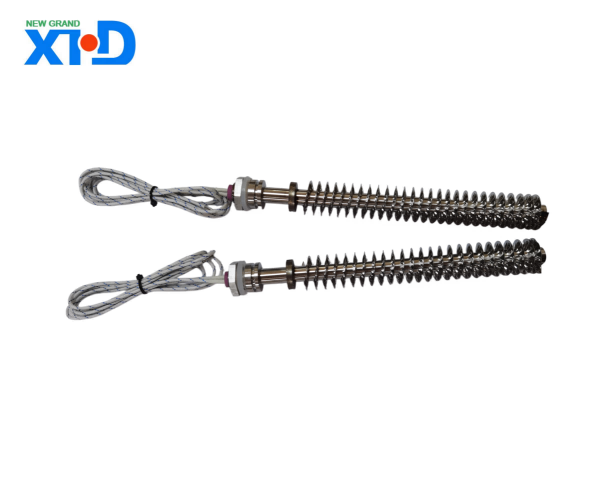

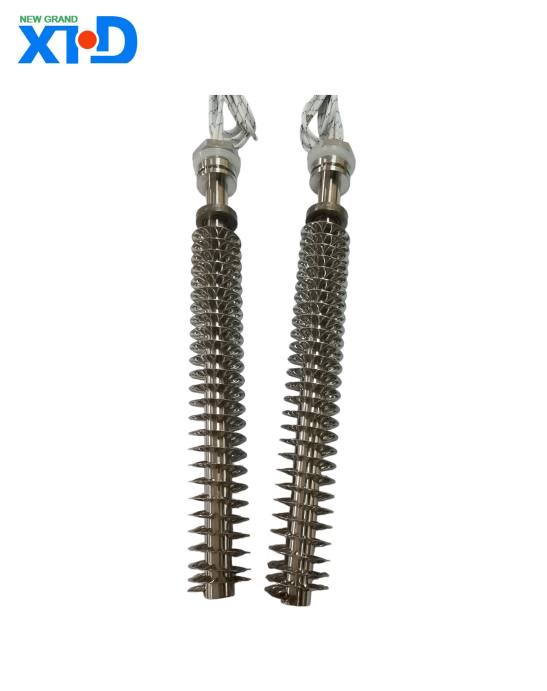

Секция ребер: материал ребер соответствует корпусу нагревательной трубки и изготовлен из нержавеющей стали. Алюминиевые ребра также могут быть изготовлены по индивидуальному заказу. Тип плавника - спиральная намотка, есть три варианта высоты плавника: 15 мм, 20 мм и 25 мм. Расстояние между ребрами составляет 5 мм, 8 мм и 10 мм, что можно гибко регулировать в соответствии с требованиями теплопередачи. Длина покрытия ребер одной тепловой трубы такая же, как эффективная длина нагрева нагревательной трубы, что позволяет максимально использовать площадь нагрева и повысить эффективность теплопередачи.

（2） Электрические параметры

Напряжение и мощность: поддерживает несколько спецификаций напряжения, включая однофазное напряжение 220 В и трехфазное напряжение 380 В, с диапазоном мощности от 500 Вт до 10 000 Вт и может быть настроено в соответствии с фактическими потребностями в отоплении. При номинальном напряжении тепловой КПД продукта может достигать более 90%, что позволяет быстро преобразовывать электрическую энергию в тепловую и передавать ее в среду.

Характеристики изоляции: сопротивление изоляции продукта в холодном состоянии составляет ≥ 500 МОм (500 В постоянного тока), а сопротивление изоляции в горячем состоянии составляет ≥ 1 МОм (при рабочей температуре). Выдерживаемое напряжение изоляции может выдерживать 1500 В переменного тока в течение 1 минуты без пробоя или пробоя, обеспечивая электрическую безопасность во время использования.

Сопротивление заземления: Сопротивление между клеммой заземления и корпусом нагревательной трубки составляет ≤ 0,1 Ом, что эффективно предотвращает риск утечки и обеспечивает безопасность операторов.

（3） Параметры производительности

Рабочая температура: максимальная рабочая температура на поверхности продукта может достигать 600 ℃, а диапазон температур адаптации к окружающей среде составляет от -40 ℃ до 450 ℃. Он может стабильно работать в экстремальных условиях, таких как высокие и низкие температуры.

Точность контроля температуры: при использовании в сочетании с внешним оборудованием для контроля температуры точность контроля температуры может достигать ± 1 ℃, что соответствует потребностям высокоточных сценариев нагрева.

Срок службы: При нормальных условиях эксплуатации и технического обслуживания изделие рассчитано на срок службы ≥ 10 000 часов и обладает хорошей долговечностью и надежностью.

3. Применимая среда.

Средняя среда: Подходит для нагрева чистых сред, таких как сухой воздух и инертные газы. При использовании в средах, содержащих коррозионно-воспламеняющиеся и взрывоопасные среды, необходимо адаптировать специальные модели продуктов для антикоррозионной и взрывозащищенной обработки.

Среда установки: Его можно устанавливать в таких помещениях, как печи, воздуховоды, нагревательные камеры и т. д. Способы установки включают фланцевую фиксацию, резьбовое соединение, опору кронштейна и т. д. Необходимо обеспечить хорошую вентиляцию в месте установки, чтобы избежать блокирования ребер мусором и снижения эффективности теплопередачи.

Условия окружающей среды: Подходит для сред на высоте ≤ 2000 м и относительной влажности ≤ 90 % (без конденсации). Избегайте прямого использования в агрессивных средах, таких как сильные кислоты, щелочи и высокая запыленность. При необходимости принять защитные меры.

4. Меры предосторожности при установке и использовании.

Проверка перед установкой: Перед установкой необходимо убедиться, что внешний вид изделия не деформирован, ребра не повреждены, а клеммы проводки не ослаблены. Проверьте, соответствуют ли параметры продукта требованиям к напряжению и мощности сценария использования.

Требования к установке: Во время установки необходимо обеспечить достаточное пространство для рассеивания тепла вокруг нагревательной трубки и ребер и избегать прямого контакта с легковоспламеняющимися и взрывоопасными материалами. Фланец или резьбовое соединение должны быть хорошо герметизированы, чтобы предотвратить утечку среды. Клемма заземления должна быть надежно заземлена для обеспечения электробезопасности.

Использование: Перед запуском необходимо убедиться, что система циркуляции среды или система вентиляции работают нормально, чтобы избежать сухого горения и повреждения продукта. Процесс нагрева должен быть постепенным, чтобы избежать внезапных мощных ударов. Регулярно контролируйте температуру и электрические параметры во время использования и незамедлительно отключайте для проверки, если обнаруживаются какие-либо отклонения.

Техническое обслуживание: регулярно очищайте поверхность ребер от пыли и мусора, чтобы поддерживать их чистоту и обеспечивать эффективность теплообмена. Если изделие не используется в течение длительного времени, его следует поместить в сухое и проветриваемое помещение во избежание попадания влаги и ржавчины.

5、 Стандарты качества и сертификация

Продукт производится строго в соответствии с национальным стандартом GB/T 23150-2008 «Трубчатые электрические нагревательные элементы» и прошел сертификацию системы менеджмента качества ISO9001. Некоторые специальные модели могут иметь международные сертификаты, такие как CE и UL, чтобы гарантировать, что качество продукции соответствует требованиям соответствующих отечественных и зарубежных стандартов.

6、 Индивидуальные услуги

Для особых сценариев использования и требований могут быть предоставлены индивидуальные услуги, в том числе нагревательные трубки и ребра специальных размеров, корпуса и ребра из различных материалов, специальные комбинации напряжения и мощности, антикоррозионная и взрывобезопасная обработка и т. д. Изделия, изготовленные по индивидуальному заказу, требуют предварительного сообщения технических параметров и требований, а также подтверждения перед производством.
