Термопара типа E представляет собой высокую датчик температуры, основанный на эффекте Seebeck, состоящий из сплава никелевого хрома (хромель, положительный электрод) и сплава медного никеля (Constantan, отрицательный электрод). Он известен своим широким диапазоном измерения температуры, высокой чувствительностью и превосходной стабильностью, и широко используется в промышленности, научных исследованиях и мониторинге температуры в экстремальных средах.

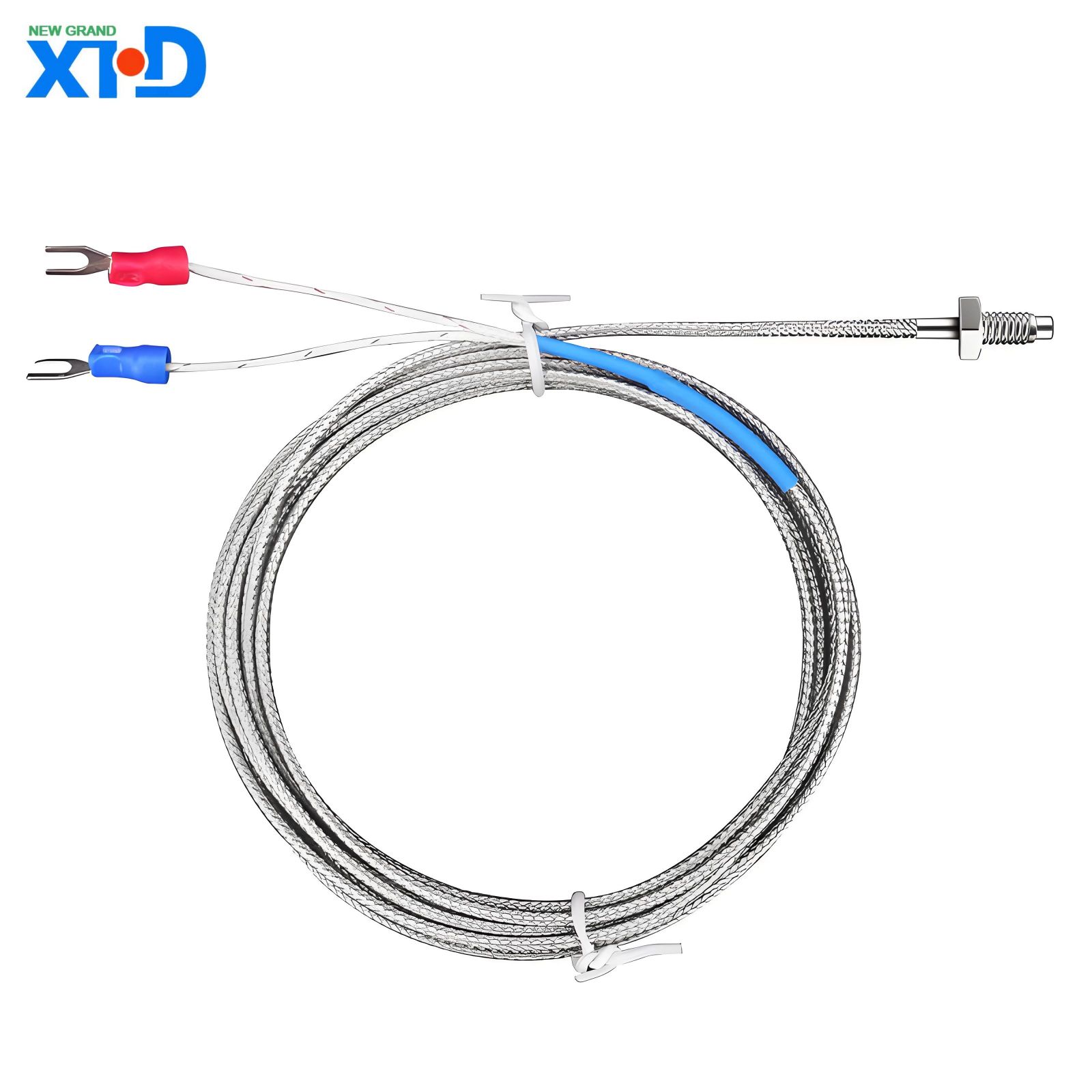

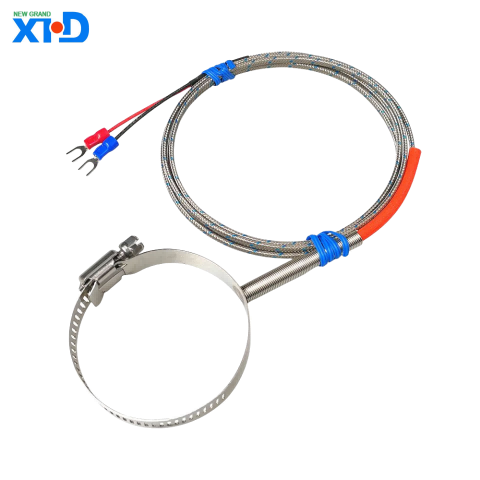

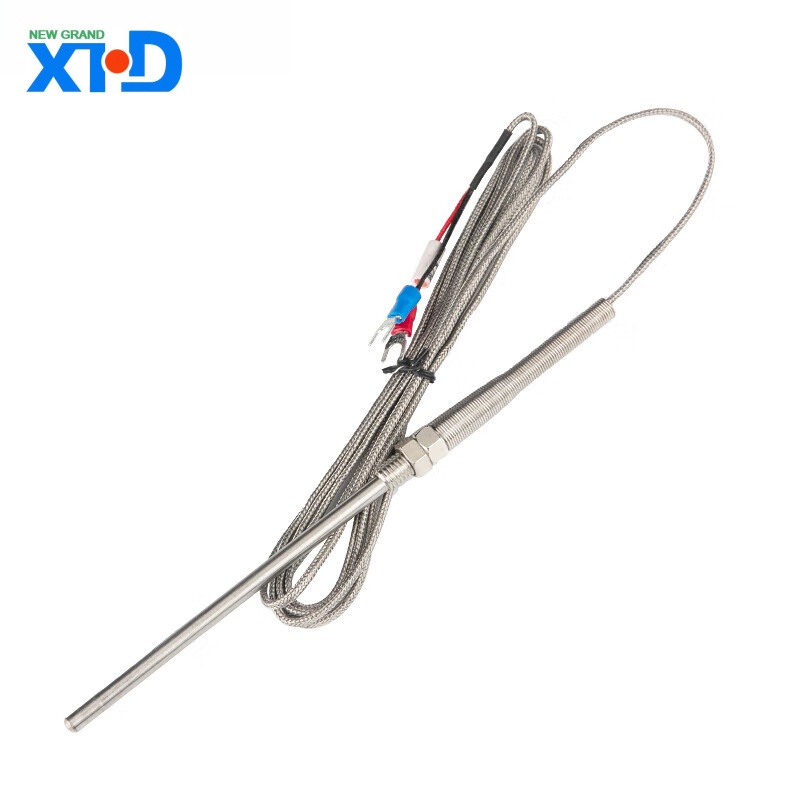

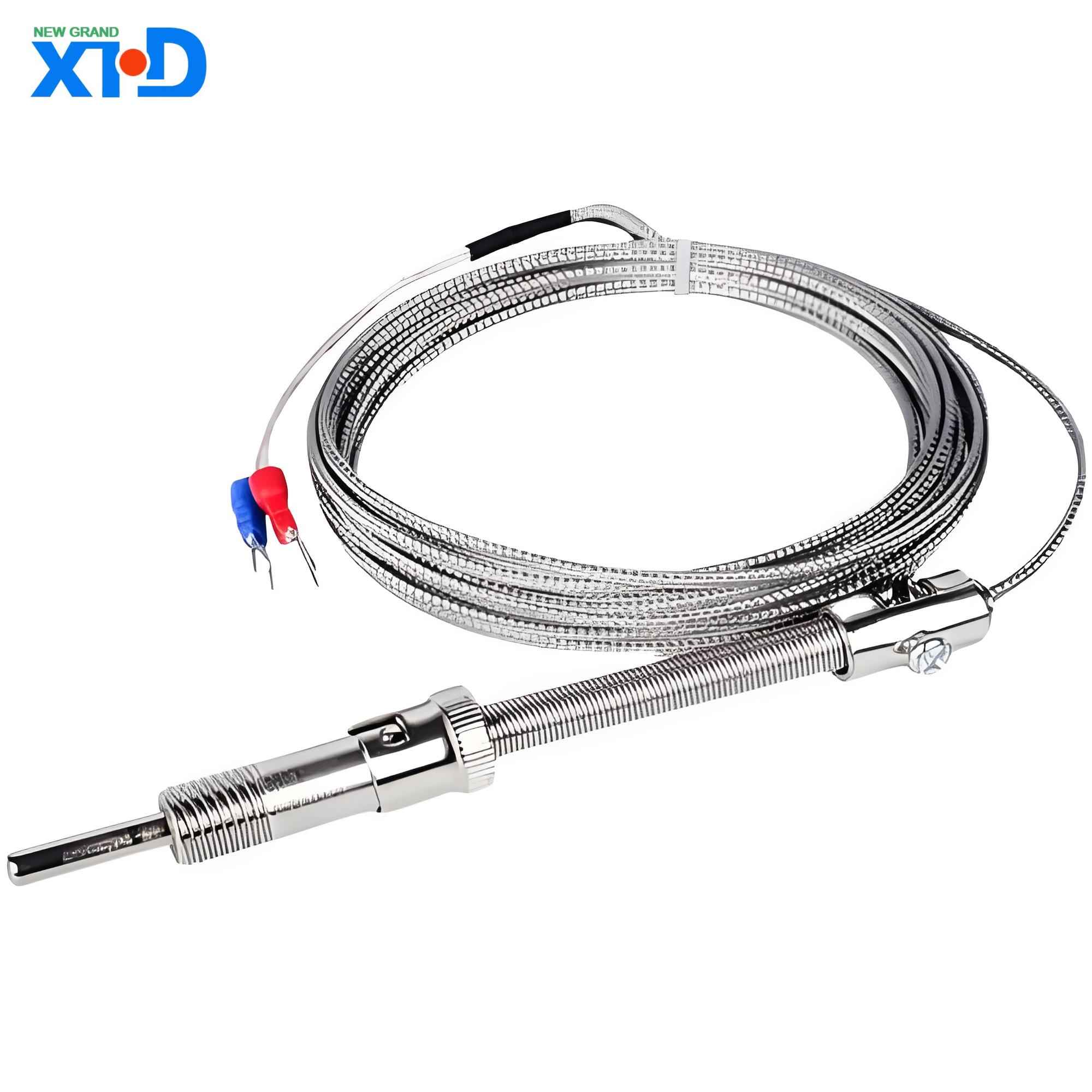

Введение в продукты термопары E-типа
1 、 Обзор
Термопара типа E представляет собой высокую датчик температуры, основанный на эффекте Seebeck, состоящий из сплава никелевого хрома (хромель, положительный электрод) и сплава медного никеля (Constantan, отрицательный электрод). Он известен своим широким диапазоном измерения температуры, высокой чувствительностью и превосходной стабильностью, и широко используется в промышленности, научных исследованиях и мониторинге температуры в экстремальных средах.
2 、 Параметры основных
Спецификации параметров
Диапазон измерения температуры от -200 ° C до+900 ° C (краткосрочный пик до 1000 ° C)
Чувствительность 68 мкв/° C (наибольшее по всему диапазону, более на 35% выше, чем тип K/J)
Стандартная точность ± 1,7 ° C или ± 0,5% (от 0 ° C до 900 ° C); Низкий диапазон температуры ± 1,7 ° C (от -200 ° C до 0 ° C)
Международный стандарт IEC 60584-1 ASTM E230 、 GB/T 16839
Диаметр провода 0,2 мм ~ 3,0 мм (дополнительная броня/голый провод)
Время отклика открыто тип: 0,05 ~ 1 секунду (в газе); С защитной трубкой: 1-30 секунд (в зависимости от материала и диаметра)
3 、 Материалы и структура
Положительный электрод (EP): сплав никеля хрома (хромель, 90% Ni+10% Cr)
Отрицательный электрод (en): медный никелевый сплав (Constantan, 55% с+45% Ni)
Изоляционный слой: оксид магния (MGO) или керамика (температурная устойчивость выше 1800 ° C)
Материал оболочки: 304 нержавеющая сталь (универсальная), uncel 600 (высокая температура), тантал (сильная коррозионная среда)
4 、 Уникальные преимущества
Высокая чувствительность
Выходной сигнал 68 мкв/° C намного превышает сигнал K-типа (41 мкв/° C) и J-типа (55 мкв/° C), что делает его особенно подходящим для обнаружения небольших различий в температуре (таких как лабораторные инструменты точности).
.
.
Широкая температурная адаптивность
.
Отличная низкотемпературная производительность:-при 200 ° C ошибка составляет всего ± 1,7 ° C, что лучше термопары T-типа (медная константан).
Высокая температурная устойчивость к окислению: его стабильность лучше, чем у J-типа (константан железа) в окисляющей атмосфере.
.
Коррозионная стойкость
Константан отрицательного электрода обладает сильной устойчивостью к слабой кислотной и щелочной среде и подходит для химических реакционных сосудов и оборудования для переработки пищевых продуктов.
.
.
Высокая экономическая эффективность
Стоимость ниже, чем у термопали драгоценных металлов (таких как платиновый родий S-типа), и он может быть непосредственно подключен к системам ПЛК или DAQ без необходимости внешних схем усиления.
.
5 、 Сценарии приложения
Промышленный сектор
Металлургия: мониторинг температуры Crystallizer непрерывного литья Crystallizer (800 ~ 900 ° C)
Энергия: обнаружение температуры выхлопных газа газовой турбины (требует оболочки.
Исследовательская область
Эксперимент с низкотемпературными материалами сверхпроводящих (с жидкой системой охлаждения азота)
Испытание на тепловой вакуум космического корабля (от -150 ° С до+250 ° С) цикл)
В области средств к существованию людей
Оборудование для стерилизации пищи (паровая среда высокого давления, ошибка температуры <± 1 ° C)
Медицинское криогенное хранение (-80 ° C Ультра-низкий температурный холодильник)
6 、 Руководство по выбору
Пример модели Применимых сценариев Рекомендуется конфигурация
E-3M-1000-SS304 Универсальная промышленная печь (0 ~ 800 ° C) 3 мм броня, оболочка из нержавеющей стали, керамическая изоляция с двойным отверстием.
E-1,5M-200
E-FEP-260 Сильная кислотная среда (такая как гальванирующий резервуар) с помощью FEP-изоляции и трубки для защиты от тантала
7 、 Установка и обслуживание
Точки установки
Избегайте механического напряжения: радиус изгиба ≥ 5 раз превышает диаметр проволоки, чтобы предотвратить разрушение проволоки термопары.
Компенсация холодного конца: она должна быть объединена с датчиком точки замораживания или модулем электронной компенсации (например, MAX31855).
Предложения по техническому обслуживанию
Регулярная калибровка: проверяйте точность каждые 6 месяцев с использованием печи сухой скважины (см. ASTM E2847).
Обработка загрязнения: если отрицательный электрод окисляет и становится черным, очистите его 10% соляной кислотой и протрите спиртом.
8 、 Часто задаваемые вопросы и ответы
Q1: Выходной сигнал сильно колеблется?
Причина: холодный конец не компенсирован или электромагнитные помехи (например, вблизи частотного преобразователя).
Решение: Установите экранирующий слой и используйте изолированный передатчик температуры.
Q2: Короткий срок службы в высоком диапазоне температуры?
Причина: материал оболочки не устойчив к окислению (например, неправильное использование 304 нержавеющей стали выше 900 ° C).
Решение: замените Inconel 601 оболочка или зонд с керамическим покрытием.
9 、 Резюме
Термопары E-типа являются идеальным выбором для измерений средней и низкой температуры из-за их высокой чувствительности, широкого диапазона и сильной адаптации окружающей среды. Индивидуальные конструкции для различных условий труда, таких как миниатюрные зонды или специальные материалы для оболочки, могут дополнительно оптимизировать производительность и стоимость. Для экстремальных сценариев окружающей среды, таких как ядерное излучение или сверхвысокое напряжение, рекомендуется использовать выделенный модуль кондиционирования сигнала.
