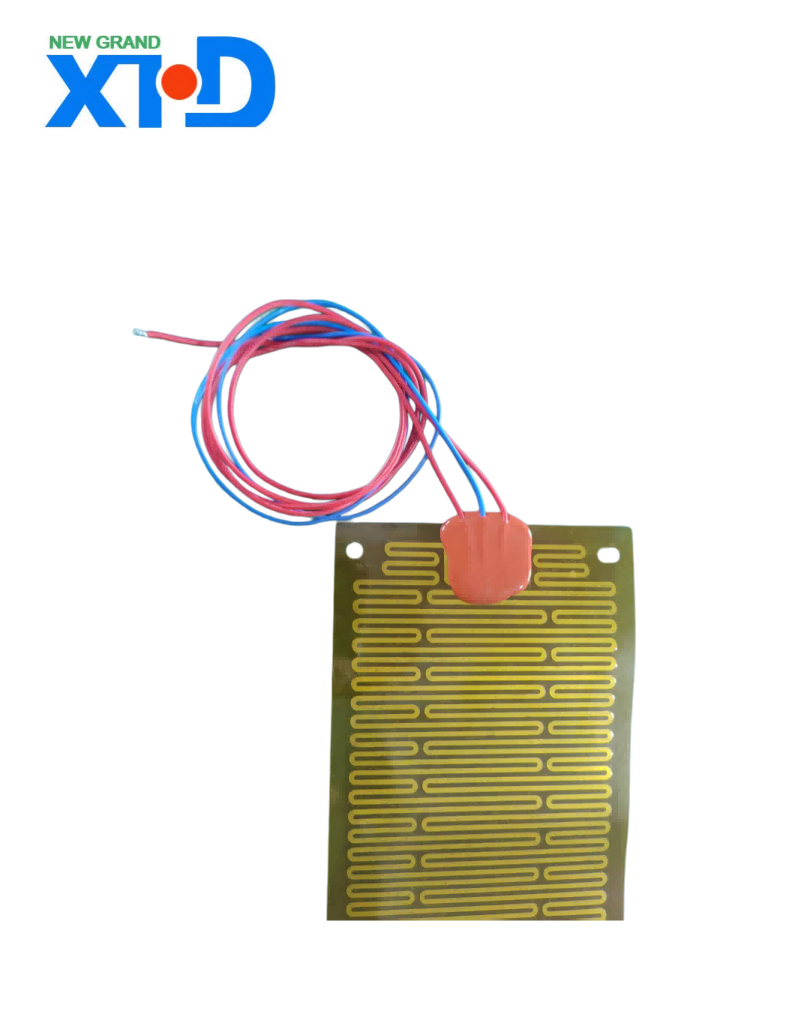

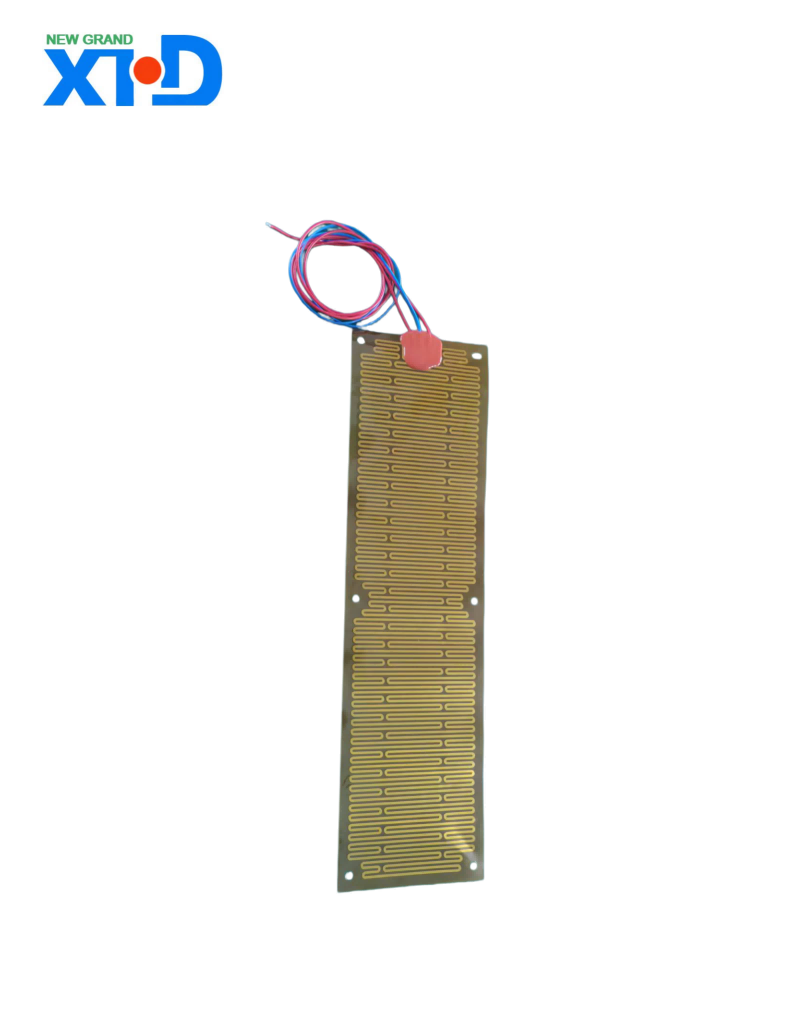

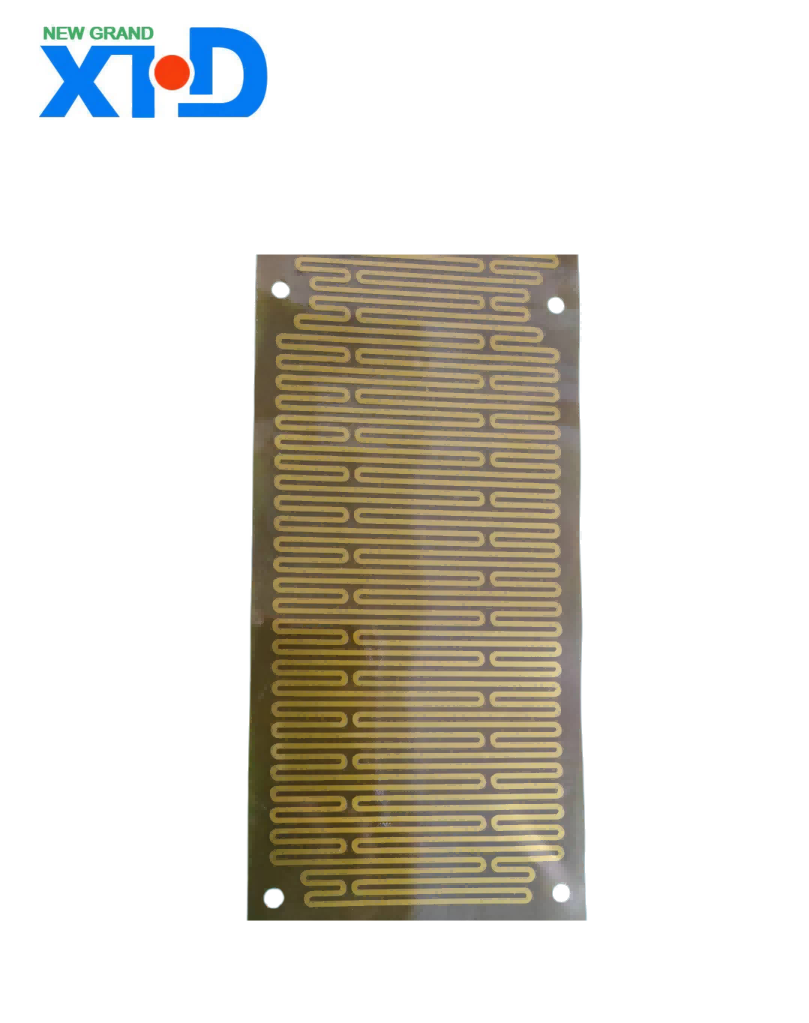

PI нагревательный лист

I. Обзор продукта

Нагревательный лист из полиимида, также известный как электронагревательная пленка из полиимидной пленки, представляет собой гибкий электрический нагревательный элемент, изготовленный из полиимидной пленки в качестве внешнего изолятора и металлической фольги, металлической проволоки или травленого нагревательного листа из никель-хромового сплава в качестве внутреннего проводящего нагревательного тела, которое термически скреплено при высокой температуре и давлении. Этот продукт, обладающий такими характеристиками, как мягкость и гибкость, ультратонкость, равномерный нагрев, хорошая изоляция и устойчивость к высоким температурам, широко используется в различных областях, таких как аэрокосмическая промышленность, промышленность, медицинское оборудование, бытовая электроника, новая энергетика и автомобильное оборудование. Он обеспечивает быстрый нагрев и точный контроль температуры, обеспечивая надежную температурную защиту оборудования в различных областях.

II. Модели продуктов и классификация (I) Классификация по уровню термостойкости. Обычные нагревательные листы с ПИ: благодаря длительной рабочей температуре до 200 ℃ они подходят для большинства сценариев с умеренными температурными требованиями, таких как нагрев аккумуляторов в бытовой электронике и устройства для обогрева пациентов в медицинском оборудовании.

Высокотемпературный нагревательный лист из ПИ: он выдерживает температуру до 300 ℃ и длительное воздействие до 250 ℃, что является лидером в отрасли. Он подходит для изделий с электронагревом, требующих высоких температур нагрева, таких как выпрямляющие утюги, чашки для быстрого приготовления горячей пищи, кофеварки и паровые утюги.

(2) Классификация по области применения: Специальные нагревательные листы с ПИ для аэрокосмической и военной промышленности: сертифицированы в соответствии с национальным военным стандартом GJB9001C-2017, обладают способностью адаптироваться к экстремальным температурам и устойчивостью к вибрации и ударам, что делает их пригодными для систем управления температурным режимом в аэрокосмическом оборудовании, таком как спутники на полярной/геостационарной орбите и ракеты-носители серии Long March.

Нагревательный лист PI, предназначенный для транспортных средств на новых источниках энергии: он в основном используется для нагрева и изоляции литиевых аккумуляторных блоков, обеспечивая нормальную зарядку и разрядку аккумулятора в условиях низких температур. Его также можно применить к таким сценариям, как размораживание зеркал заднего вида и обогрев сидений.

Нагревательный лист PI, предназначенный для медицинского оборудования: его можно использовать для нагрева хирургических инструментов, устройств для обогрева пациентов, анализаторов крови и другого медицинского оборудования, отвечая требованиям точного контроля температуры и гигиенической безопасности в медицинских целях.

Нагревательный лист PI для бытовой электроники: подходит для нагрева аккумуляторов и предотвращения запотевания экранов таких устройств, как смартфоны и планшетные компьютеры, а также косметического и парикмахерского оборудования, такого как выпрямители, щипцы для завивки и косметические инструменты.

III. Основные технические параметры (I) Параметры электрических характеристик Рабочее напряжение: 0–480 В, настраивается в соответствии с различными сценариями применения для удовлетворения требований к напряжению различных устройств.

Плотность мощности: Поверхностная плотность мощности обычных моделей может достигать 7,8 Вт/см², а некоторые изделия можно регулировать в диапазоне 0,15–7,8 Вт/см² в соответствии с конкретными потребностями, обеспечивая эффективный обогрев в ограниченном пространстве.

Сопротивление изоляции: ≥500 Ом. Для некоторых высококачественных продуктов диэлектрическая прочность при UDC 500 В составляет ≥ 200 МОм, что демонстрирует отличные электроизоляционные характеристики и обеспечивает безопасное использование.

Электрическое сопротивление: UAC ≥ 2000 В, способно выдерживать высокие скачки напряжения, что позволяет избежать несчастных случаев, вызванных электрическими неисправностями.

Допуск сопротивления: номинальное значение составляет ± 10%, а допуск для некоторых продуктов может составлять всего ± 2%, что обеспечивает стабильность и постоянство мощности нагрева.

(II) Параметры тепловых характеристик. Диапазон рабочих температур: долгосрочная рабочая температура для обычного типа составляет ≤232 ℃, с диапазоном низких температур до -60 ℃; высокотемпературный тип может выдерживать температуру до 300 ℃ и работать при температуре до 250 ℃ в течение длительного времени, что делает его пригодным для работы в условиях чрезвычайно суровых температур.

Скорость нагрева: некоторые продукты могут быстро нагреваться всего за 20 секунд и способны быстро преобразовывать электрическую энергию в тепловую для быстрого повышения температуры.

Равномерность температуры. Благодаря использованию метода плоского нагрева распределение тепла является равномерным, обеспечивая сохранение разницы температур на нагреваемой поверхности в узком диапазоне, что соответствует сценариям с высокими требованиями к однородности температуры.

(III) Параметры механических характеристик: Толщина: Обычно от 0,13 до 0,4 мм, при этом толщина обычных изделий составляет около 0,2 мм. Некоторые ультратонкие продукты могут иметь толщину всего 0,08 мм. Легкая и тонкая конструкция позволяет занимать небольшую площадь, что облегчает установку и интеграцию.

Вес: ≤278 г/м², вес всего 0,023–0,037 г/см², что эффективно снижает общий вес оборудования, особенно подходит для чувствительных к весу применений в аэрокосмической отрасли, бытовой электронике и других областях.

Радиус изгиба: он может достигать минимум 1,0 мм, обладает превосходной гибкостью, может сгибаться и складываться и даже может соответствовать поверхностям объектов различной формы, адаптируясь к широкому спектру сложных условий установки.

Срок службы: До 60 000 часов, что значительно превышает срок службы традиционных нагревательных проводов. Подходит для приложений с высокой надежностью, что снижает затраты на техническое обслуживание оборудования.

IV. Структура продукта и производственный процесс (I) Структура продукта ПИ-нагревательные листы обычно имеют трехслойную структуру. Первый и третий слои представляют собой изоляционные слои из полиимидной (PI) пленки толщиной обычно от 0,05 до 0,08 мм, обеспечивающие превосходные электроизоляционные и механические защитные свойства. Средний слой представляет собой металлический нагревательный элемент, такой как травленные нагревательные листы из нержавеющей стали, меди, железа, хрома и алюминия или никель-хромового сплава, которые перерабатываются в индивидуальные нагревательные контуры с помощью технологии прецизионного травления для достижения эффективного и равномерного нагрева.

(2) Подготовка основных материалов к производственному процессу: выберите полиимидную пленку высокой чистоты и металлическую фольгу, чтобы обеспечить стабильность качества сырья.

Травление схем: с помощью технологии прецизионного травления металлическая подложка преобразуется в разработанный контур нагрева, обеспечивая точность и согласованность схемы.

Высокотемпературное горячее прессование: травленый металлический нагревательный элемент и полиимидная пленка ламинируются в процессе термического соединения при высокой температуре и высоком давлении (температура 200–350 ℃, давление 5–15 МПа), образуя интегрированную структуру, обеспечивающую прочность и стабильность продукта.

Тестирование производительности: проведение различных испытаний готовой продукции, включая испытания электрических, термических и механических характеристик, чтобы гарантировать соответствие продукции стандартам качества.

5. Преимущества продукта: Гибкая посадка: мягкий и гибкий, он может адаптироваться к потребностям в нагреве поверхностей различных сложных форм. Без изменения конструкции оборудования он идеально подходит для различных поверхностей неправильной формы, решая проблему, связанную с тем, что традиционные нагревательные листы не подходят для оборудования неправильной формы.

Эффективность и точность: благодаря равномерному выделению тепла и коэффициенту теплопроводности >2 Вт/(м·К) он может быстро преобразовывать электрическую энергию в тепловую, обеспечивая быстрый нагрев и точный контроль температуры, отвечая высокоточным требованиям контроля температуры в различных областях.

Безопасность и надежность: благодаря превосходной изоляции и устойчивости к высоким температурам он сохраняет стабильные электрические характеристики и механическую прочность даже в экстремальных температурных условиях и сложных рабочих условиях, обеспечивая безопасность и надежность во время использования.

Сильная индивидуализация: может быть предоставлен индивидуальный дизайн для таких параметров продукта, как размер, форма, мощность и напряжение, в соответствии с конкретными потребностями клиента, отвечающий индивидуальным требованиям для различных сценариев применения.

Энергосбережение и защита окружающей среды: Высокая тепловая эффективность, способная значительно снизить потребление энергии, отвечающая требованиям современного общества по энергосбережению и защите окружающей среды.

VI. Подробное объяснение сценариев применения (I) Аэрокосмическая область В аэрокосмическом оборудовании, таком как спутники и ракеты-носители, нагревательные листы PI в основном используются в системах терморегулирования для обеспечения нормальной работы оборудования в экстремальных температурных условиях. Например, нагревательные листы с ПИ, производимые Shanghai Changqing Industrial, широко применяются в системах терморегулирования китайских метеорологических спутников на полярной орбите и спутников связи на геостационарной орбите. Эксплуатационные данные на орбите показывают, что они были успешно адаптированы к различным моделям спутников, таким как навигационные спутники и спутники для научных экспериментов, получив многочисленные сертификаты орбитального применения и положительные отзывы пользователей спутниковых моделей.

(II) Нагрев и изоляция литиевых аккумуляторных блоков в секторе транспортных средств с новой энергией: в условиях низких температур нагревательные листы PI могут обеспечить нагрев и изоляцию литиевых аккумуляторных блоков, повышая активность аккумуляторов, обеспечивая нормальную производительность зарядки и разрядки, а также продлевая срок службы аккумуляторов.

Обогрев кузовных аксессуаров: используется для размораживания зеркал заднего вида, обогрева сидений, подогрева масляного поддона и т. д. для повышения комфорта и безопасности вождения.

(III) Нагрев хирургических инструментов в области медицинского оборудования. Поддержание хирургических инструментов при соответствующей температуре позволяет избежать дискомфорта, причиняемого пациентам из-за чрезмерно низких температур, и одновременно улучшить производительность хирургических инструментов.

Оборудование для согрева пациентов: такое как медицинские матрасы, согревающие одеяла и т. д. обеспечивает пациентам теплую и комфортную среду лечения, способствующую их выздоровлению.

Контроль температуры диагностического оборудования. В диагностическом оборудовании, таком как гематологические анализаторы и биохимические анализаторы, нагревательные листы PI обеспечивают реакцию реагентов и образцов при соответствующей температуре, тем самым повышая точность диагностических результатов.

(4) Нагрев аккумуляторов мобильных устройств в секторе бытовой электроники: в холодных условиях он используется для нагрева аккумуляторов таких устройств, как смартфоны и планшетные компьютеры, тем самым увеличивая срок службы и производительность аккумуляторов.

Косметологическое и парикмахерское оборудование: в таких устройствах, как выпрямители, щипцы для завивки и косметические инструменты, нагревательные листы PI могут быстро нагреваться и поддерживать стабильную температуру, отвечая точным температурным требованиям косметических и парикмахерских услуг.

(5) Защита от замерзания и размораживания промышленного оборудования в промышленной сфере: используется для защиты от замерзания и размораживания наружных банкоматов, корпусов камер, жидкокристаллических дисплеев (ЖК-дисплеев), оптического оборудования и т. д. для обеспечения нормальной работы оборудования в условиях низких температур.

Промышленное отопление и контроль температуры. В сложных условиях работы, таких как высокотемпературное плавление, низкотемпературное охлаждение и поддержание постоянной температуры, нагревательные листы PI могут обеспечить точный и стабильный контроль температуры, тем самым повышая эффективность промышленного производства и качество продукции.

VII. Инструкции по установке и использованию (I) Способ установки: Клейкая основа: Некоторые продукты поставляются с клеем на обратной стороне, который можно наклеить непосредственно на поверхность, требующую нагрева. Установка проста и быстра, подходит для плоских или слегка изогнутых поверхностей.

Механическая фиксация. В сценариях со значительной вибрацией или высокими требованиями к надежности установки для фиксации можно использовать механические методы, такие как винты и пряжки.

Встроенная установка: на этапе проектирования оборудования нагревательный лист PI можно встроить внутрь оборудования для достижения целостной конструкции, экономии места и улучшения эстетического внешнего вида оборудования.

(II) Меры предосторожности при использовании: Избегайте перегрузки: Строго соблюдайте номинальную мощность и напряжение продукта, чтобы предотвратить повреждение продукта или несчастные случаи, вызванные перегрузкой.

Предотвратите царапины острыми предметами: поверхность нагревательного листа PI относительно хрупкая, поэтому следует избегать контакта с острыми предметами, чтобы предотвратить появление царапин на изоляционном слое, что может повлиять на характеристики электроизоляции.

Регулярный осмотр и техническое обслуживание: регулярно проверяйте внешний вид и электрические характеристики нагревательного листа PI и незамедлительно заменяйте его при обнаружении каких-либо отклонений, чтобы обеспечить нормальное использование продукта.

Соблюдайте правила техники безопасности: убедитесь, что продукция имеет соответствующие сертификаты безопасности, соответствующие рынку сбыта продукции, например UL (США), CE (Европейский Союз), RoHS (ограничение содержания опасных веществ) и т. д. Во время установки и использования соблюдайте соответствующие спецификации безопасности.

VIII. Сертификация качества и послепродажное обслуживание (I) Сертификация качества Международная сертификация: некоторые продукты прошли международные сертификаты, такие как UL, CE и RoHS, что соответствует требованиям международного рынка по качеству и защите окружающей среды.

Внутренняя сертификация: специализированная продукция для аэрокосмической и военной промышленности прошла сертификацию национального военного стандарта GJB9001C-2017; некоторые предприятия также получили сертификаты ISO 9001, IATF 16949 и других систем менеджмента качества, обеспечивающие стабильность и надежность качества продукции.

(II) Индивидуальное послепродажное обслуживание: мы предоставляем клиентам комплексные индивидуальные услуги, начиная от проектирования продукта, прототипирования и заканчивая производством. Мы организуем профессиональные технические команды для общения с клиентами, гарантируя, что продукты соответствуют их индивидуальным потребностям.

Послепродажная гарантия: Мы предоставляем определенный период гарантийного обслуживания продукции. Если в течение гарантийного периода в продукте возникают проблемы с качеством, не связанные с человеческим фактором, клиенты могут воспользоваться бесплатными услугами по ремонту или замене. Кроме того, мы создали комплексную систему послепродажного обслуживания клиентов, позволяющую оперативно реагировать на запросы и жалобы клиентов, предоставляя клиентам высококачественное послепродажное обслуживание.
