Thermistor PT100-это высокий датчик температуры, основанный на температурных характеристиках сопротивления платины (PT), названного в честь его значения сопротивления 100 Ом при 0 ℃ (PT означает платиновую). В качестве основного компонента в области измерения температуры промышленности PT100 широко используется в сценариях измерения температуры в диапазоне от -200 до+850 ℃ из -за его высокой стабильности, хорошей линейности и сильной противоположной способности. Это стандартный элемент температуры в промышленности процессов, лаборатории и точного оборудования.
PT100 Thermistor Product Введение
1 、 Обзор продукта
Thermistor PT100-это высокий датчик температуры, основанный на температурных характеристиках сопротивления платины (PT), названного в честь его значения сопротивления 100 Ом при 0 ℃ (PT означает платиновую). В качестве основного компонента в области измерения температуры промышленности PT100 широко используется в сценариях измерения температуры в диапазоне от -200 до+850 ℃ из -за его высокой стабильности, хорошей линейности и сильной противоположной способности. Это стандартный элемент температуры в промышленности процессов, лаборатории и точного оборудования.
2 、 Принцип работы
PT100 принадлежит к категории детектора температуры сопротивления (RTD), а его принцип работы отличается от принципа термопары (на основе термоэлектрического эффекта):
Соотношение температуры сопротивления: Сопротивление платиновых резисторов увеличивается приблизительно линейно с температурой, после таблицы деления, указанной в международном стандарте IEC 60751.
Математическая формула:
· 0 ℃ ~ 850 ℃ ： r (t) = R0 (1+AT+BT2) R (T) = R0 (1+AT+BT2)
· -200
Среди них R0 = 100 Ом R0 = 100 Ом A/B/C являются характерными константами платинового материала.
3 、 Основные параметры и производительность
Параметр технические индикаторы
Диапазон измерения температуры -200 ℃ ~+850 ℃ (обычная модель)
Класс точности A (± 0,15 ℃ @ 0 ℃)/класс B (± 0,3 ℃ @ 0 ℃)
Время теплового отклика <10 секунд (в зависимости от структуры зонда и средней скорости потока)
Типы проволочных систем: 2-проводная система (экономичная), 3-проводная система (обычно используется), 4-проводная система (высокая устойчивость)
Уровень защиты IP65/IP67 (бронированный тип может достигать IP68)
Долгосрочная стабильность <0,1 ℃/год (типичное значение)

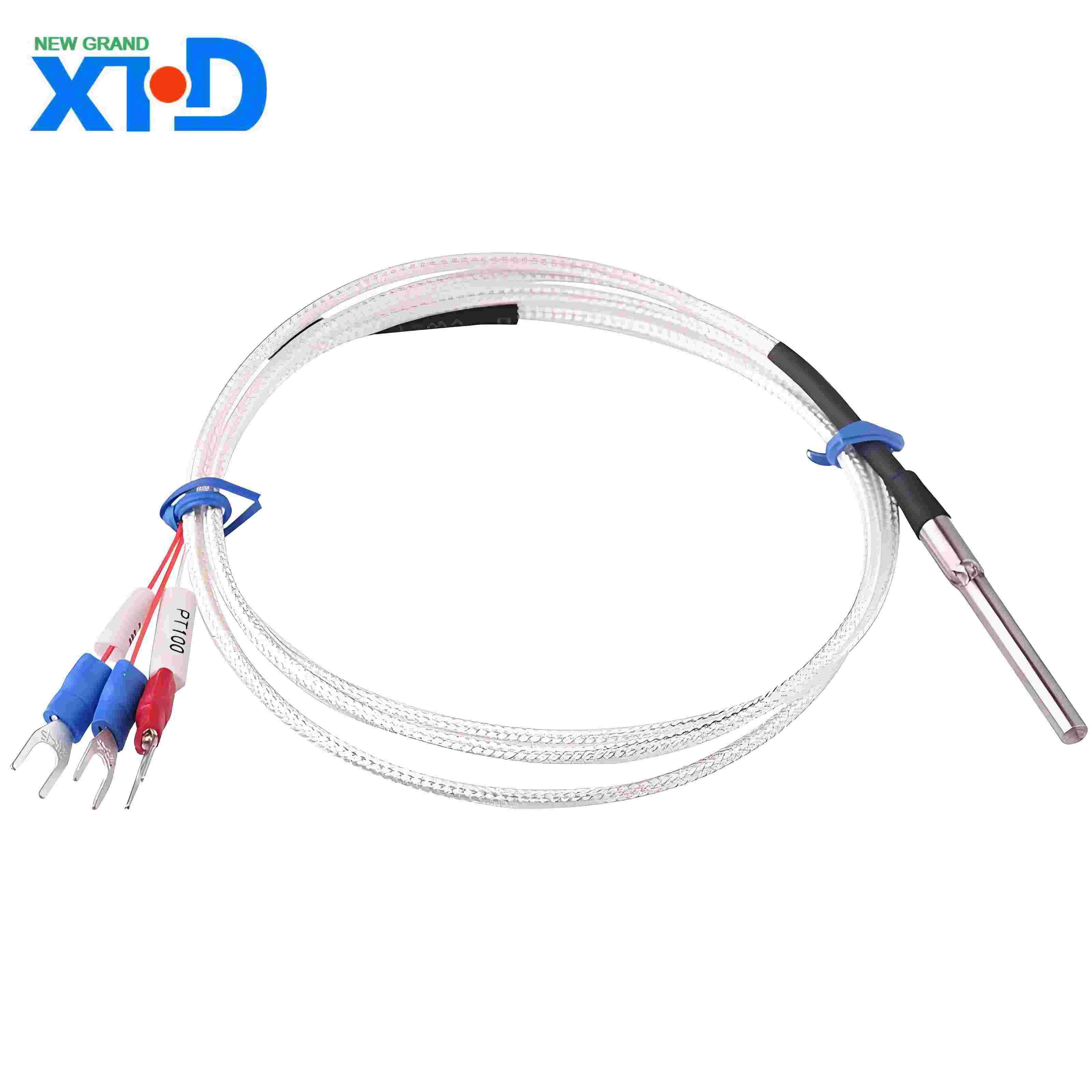

4 、 Структура продукта
Термический резистор PT100 состоит из следующих компонентов:
Элемент чувствительности температуры: изготовлен из платиновой проволочной обмотки или тонкой пленки, инкапсулированного в керамическую или стеклянную подложку.
Защитный рукав: варианты материала включают нержавеющую сталь (304/316), Hastelloy и т. Д., Которые являются устойчивыми к коррозии и устойчивы к высоким давлением.
Тип свинца: высокотемпературная проволока (например, медная проволока с серебряной покрытием, никелевой проволоку) или минеральный изолированный кабель (кабель ИМ).
Коробка для соединения: взрывной, водонепроницаемый или обычный тип, подходящий для различных сред.
Общие структурные формы:
Бронированный тип: инкапсулирован с гибкой металлической оболочкой, превосходными сейсмическими характеристиками, подходящими для небольших пространств.
Сборная: расщепленная конструкция, легко заменить компоненты температуры.
5 、 Поля приложения
Промышленное управление процессом: температурный мониторинг химических реакционных сосудов, нефтяных трубопроводов и металлургических печей.
Лабораторное измерение точности: камера постоянной температуры, камера экологических испытаний, научные исследования.
Энергия и мощность: мониторинг температуры котла, измерение температуры обмотки трансформатора.
Пища и лекарства: оборудование стерилизации, транспортировка холодной цепи, биореакторы.
6 、 Преимущества продукта
Высокая точность и повторяемость: выше термопали, подходящих для точных измерений на уровне ± 0,1 ℃.
Широкий диапазон температуры: покрытие от -200 до+850 ℃, удовлетворяя большинство промышленных потребностей.
Сильная противоположная способность: выход сигнала сопротивления меньше влияет на электромагнитные помехи.
Стандартизированный дизайн: соответствует международным/национальным стандартам, таким как IEC 60751 и GB/T 30121.
7 、 Руководство по выбору
При выборе PT100 следует указать следующие параметры:
Диапазон измерения температуры и точность: выберите класс A/B в соответствии с фактическими потребностями.

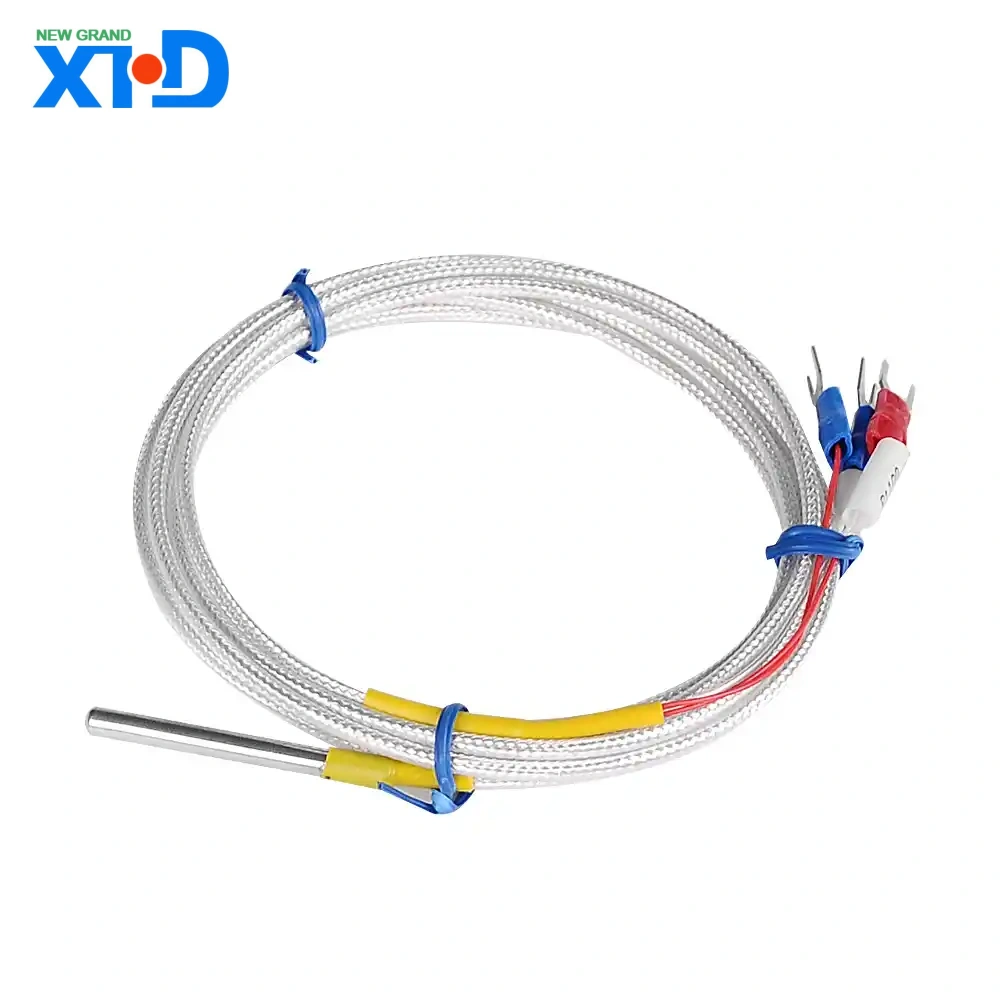

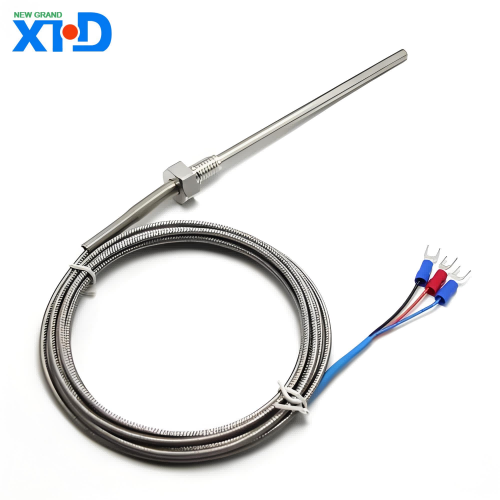

Метод установки: резьбовая фиксация (M8 × 1, G1/2 и т. Д.), Установка фланца или прямая вставка.
Экологические требования: корпус Hastelloy должен быть отобран для коррозийных среда; Тепло рассеяние необходимо установить в средах высокого давления.
Сопоставление выходного сигнала: 3-проводная система может устранить ошибки сопротивления свинца, в то время как 4-проводная система подходит для измерений лабораторного уровня.
8 、 Установка и обслуживание
Точки установки:
Убедитесь, что площадь чувствительности температуры находится в полном контакте с измеренной средой, а глубина вставки в 15 раз превышает диаметр защитной трубки.
Избегайте поломки проволоки, вызванной механическим напряжением или вибрацией.
Предложения по обслуживанию:
Регулярная калибровка (рекомендуемый цикл 12 месяцев).
Очистите масштабирование поверхности зонда и проверьте состояние окисления терминалов проводки.
9 、 Меры предосторожности
PT100 должен использоваться в сочетании со специализированными передатчиками или инструментами и не может быть напрямую подключен к обычным устройствам ввода напряжения.
Избегайте использования в средах с сильными магнитными полями или внезапными изменениями температуры.
Рекомендуется использовать термопары S-типа, когда температура превышает 850 ℃.
Благодаря вышеупомянутым характеристикам термистор PT100 стал незаменимым раствором температуры в области промышленной автоматизации. Для получения дополнительных технических спецификаций или индивидуальных услуг, пожалуйста, свяжитесь с нашей инженерной командой.
