Термопара S-типа (шкалы S) представляет собой термопару с драгоценным металлом, состоящая из платинового сплава Rhodium (Platinum 90%, Rhodium 10%) в качестве положительного электрода (SP) и чистого платины в качестве отрицательного электрода (SN). Из-за превосходной высокотемпературной устойчивости, высокой точности и долгосрочной стабильности он широко используется в промышленных высокотемпературных измерениях, экспериментах по научным исследованиям и полям точных приборов, особенно для окисления и инертных атмосферных сред.

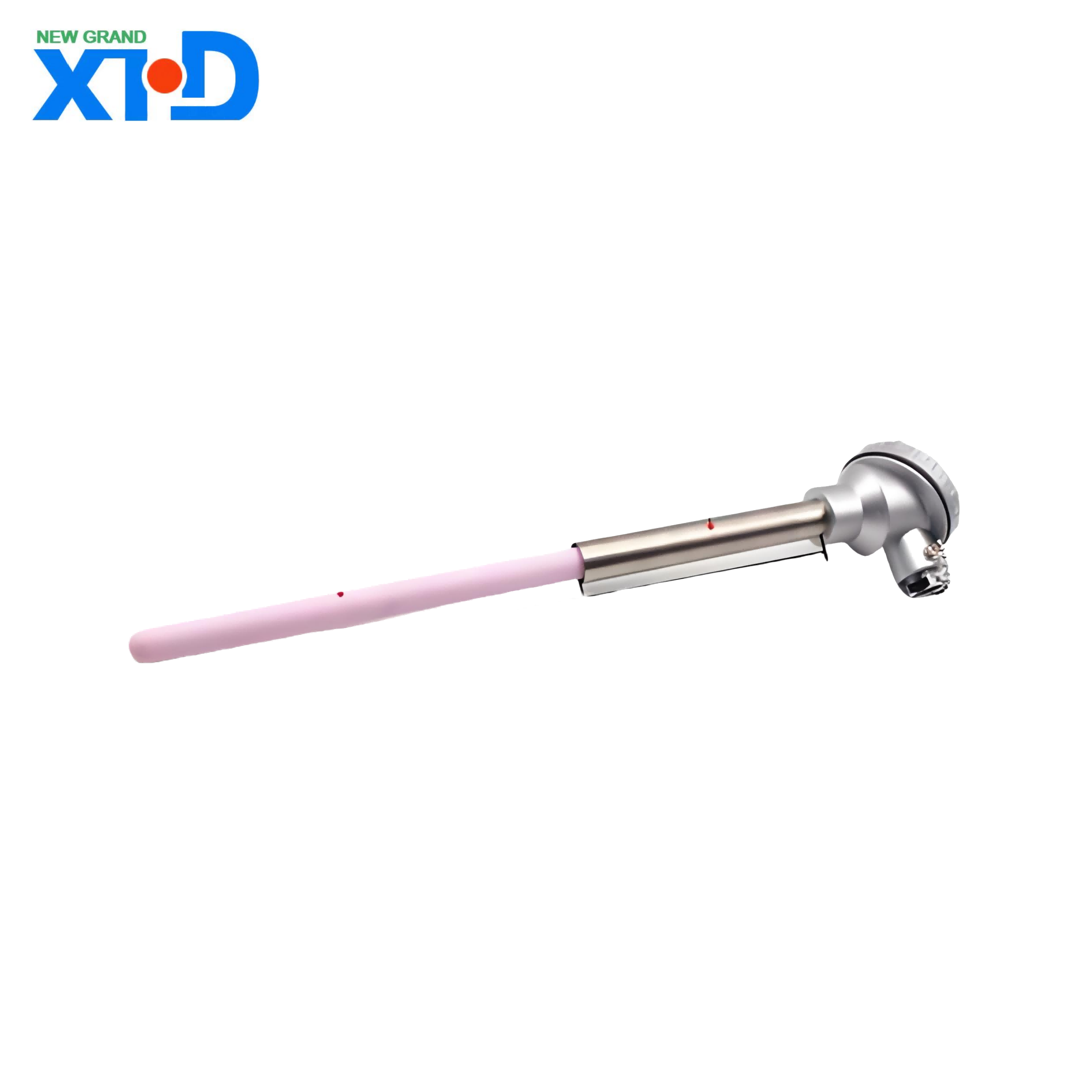

Внедрение продукта термопары S-типа (Platinum Rhodium 10 Platinum Thermocouple)
1 、 Обзор продукта
Термопара S-типа (шкалы S) представляет собой термопару с драгоценным металлом, состоящая из платинового сплава Rhodium (Platinum 90%, Rhodium 10%) в качестве положительного электрода (SP) и чистого платины в качестве отрицательного электрода (SN). Из-за превосходной высокотемпературной устойчивости, высокой точности и долгосрочной стабильности он широко используется в промышленных высокотемпературных измерениях, экспериментах по научным исследованиям и полям точных приборов, особенно для окисления и инертных атмосферных сред.
2 、 Принцип работы
Термопара S-типа работает на основе эффекта Seebeck, что означает, что когда существует разность температуры между двумя различными металлическими проводниками на обоих концах, генерируется термоэлектрический потенциал. Значение температуры можно рассчитать путем измерения термоэлектрического потенциала (MV). Его температурная электроэлектродвижающая сила соответствует международному стандарту IEC 60584-1, с хорошей линейностью и особенно хорошо работает в диапазоне высокой температуры (выше 1000 ° C).
3 、 Технические параметры
Описание параметра проекта
Номер подразделения s
Диапазон измерения температуры для долгосрочного использования: 0 ~ 1450 ° C; Краткосрочный предел: 1600 ° C (настраивается до 1700 ° C)
Уровень точности I: ± 1 ° C или ± 0,25% T (T - измеренная температура)
Уровень II: ± 1,5 ° C или ± 0,25% T
Стандартные спецификации диаметра провода: 0,5 мм, 0,8 мм, 1,0 мм (дополнительная броня или керамическая оболочка)
Защитная трубка материал: высокотемпературная керамика (Al ₂ O ∝), кварцевая трубка, титановый сплав на молибденах (настраиваемый в соответствии с средой использования)
Время отклика Состояние проводной проволоки: <1 секунда (при 1600 ° С); С защитной трубкой: 3-10 секунд (в зависимости от диаметра и материала)
4 、 Особенности продукта
.
Отличная высокотемпературная производительность
Может работать в течение длительного времени при 1600 ° C, с превосходной устойчивостью к окислению, подходящей для экстремальных сред, таких как металлургия и стеклянные растыные печи.
.
Высокая точность и стабильность
Повторяющаяся ошибка ≤ 0,1%, годовой дрейф <0,05%, отвечающие требованиям высокого характера измерения температуры в лабораториях и промышленности.
Сильная способность против загрязнения
Материал сплава платины Rhodium устойчив к химической коррозии, стабильный в серосодержащем, водороде и других атмосферах, и имеет длительный срок службы.
.
.
Международная стандартизация
Соответствует такими стандартами, как IEC 60584-1 и ASTM E230, совместим с основными инструментами управления температурой.
5 、 Типичные области применения
Промышленные высокотемпературные сценарии: плавка стали, керамическое спекание, обработка полупроводниковых пластин
Исследовательские эксперименты: исследование высокотемпературных материалов, тестирование аэрокосмического двигателя
Энергетическая промышленность: мониторинг выхлопных газовых турбин, контроль температуры ядерного реактора
Лабораторное оборудование: высокотемпературная печь, тепловой анализатор (TGA/DSC)
6 、 Руководство по выбору
Выбор температуры и защиты
.
≤ 1300 ° C: керамическая (Al ₂ O ∝) защитная трубка рекомендуется для высокой стоимости.
1300-1600 ° C: требуется высокая чистота, плотная керамическая или молибденам титановый сплав.
Краткосрочные 1700 ° C: необязательная проволочная конструкция без защитной трубки (требует защиты инертной атмосферы).
.
Диаметр провода и скорость отклика
Чем тоньше диаметр провода, тем быстрее отклика, но механическая прочность уменьшается. Рекомендуйте диаметр провода 0,5 мм для динамического измерения температуры и 1,0 мм для фиксированной установки.
Выбор удлинительного кабеля
Компендирующий провод должен быть выбран в качестве типа SC (медный медный сплав с никелевым сплавом) с рабочей температурой -20 ~ 100 ° C, чтобы обеспечить точность передачи сигнала.
7 、 Меры предосторожности для использования
.
Спецификации установки
Избегайте долгосрочного использования в уменьшении атмосферы, таких как CO и H ₂, поскольку это может вызвать охлаждение платинового электрода.
Защитная трубка должна быть установлена вертикально или горизонтально, чтобы избежать механической вибрации, вызывающей поломку.
.
Контроль загрязнения
.
Строго запрещено вступать в контакт с металлическими парами (такими как цинк и свинец), в противном случае он загрязняет электроды и вызывает дрейф термоэлектрического потенциала.
Регулярно очищайте оксид поверхности электрода 10% разбавленной соляной кислотой (применимо только к не керамическим защитным трубам).
.
Калибровка и обслуживание
Выполняйте высокотемпературную калибровку с фиксированной точкой каждые 6 месяцев (например, точка сурьмы 630,63 ° C, медная точка 1084,62 ° C).
8 、 Рыночное преимущество
По сравнению с термопарами B-типа и R-типа, S-тип обладает более высокой экономической эффективностью в диапазоне температур 1300-1600 ° C; По сравнению с недорогими металлическими термопарами, такими как K-тип и N-тип, их срок службы расширяется на 3-5 раз, что делает их особенно подходящими для сценариев, которые требуют высокой надежности и точности.
9 、 поддержка обслуживания
Предоставьте индивидуальные решения (такие как многоточечный массив измерения температуры, вакуумная упаковка)
